一、簡述
    1、絕緣油中溶解氣體組份含量的分析
    用氣相色譜法測定絕緣油中溶解氣體的組分含量，是發、供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段，也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。GC-7820變壓器油色譜分析系統采用國標推薦的三檢測器流程，一次進樣即可完成絕緣油中溶解氣體組分（包括氫氣、氧氣、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的全分析。
    2、絕緣油中含氣量的測定
    絕緣油的含氣量是油質監督的一項比較重要的指標。目前根據DL/T450-1991方法制定的二氧化碳洗脫法僅適用于不含酸性氣體的油品測定，而根據DL/T423-91方法制定的真空壓差法又因真空儀器的不易普及而存在一定的局限性。GC-7820變壓器油色譜分析系統的流程設計完全符合中華人民共和國電力行業標準DL/T703-1999《絕緣油中含氣量的氣相色譜測定法》中有關色譜流程設計的規定。該機配備了高靈敏度的熱導檢測器和氫火焰離子化檢測器，以及一個鎳觸媒轉化爐，可實現對變壓器油中溶解的九種氣體組份：氫氣、氧氣、氮?dú)狻⒁谎趸?、二氧化碳、甲烷、乙烷、乙烯、乙炔的全部測定。其性能滿足DL/T703-1999《絕緣油中含氣量的氣相色譜測定法》中對氣相色譜儀的要求。
    二、儀器配置

名稱	型號	數量
氣相色譜儀	GC-9280	1臺
檢測器	FID	2個
	TCD	1個
轉化爐		1套
色譜柱	變壓器油專用柱	1套
色譜工作站	CDMC-21A2型電力系統專用	1套
震蕩儀	ZD-1型	1臺
標氣		1瓶
氣源	氮?dú)?、氫氣、空?/p>	1套
電腦，打印機		1套

    三、儀器性能
    一次進樣，進樣量為1mL，變壓器油中最小檢測濃度（ul/L）：

組分	H2	O2	N2	CO	CO2	CH4	C2H4	C2H6	C2H2
最小檢測濃度 （ul/L）	2	10	20	1	5	0.1	0.1	0.1	0.1

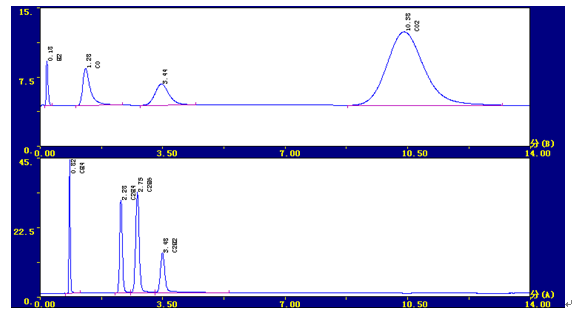

    四、典型譜圖
